1
Positionner l'embase sur la fourche
Placer les deux demi embase de part et d'autre du tube de fourche à la hauteur souhaitée. L'embase avec la rainure doit être positionnée du coté extérieur de la fourche.
Kit porte-chaussures
Kit porte-chaussures
FIXATRAX.
Cette notice correspond au montage d'une paire de supports FIXATRAX sur les deux fourreaux de la fourche.
Outil nécessaireClé Allen de 3 mm

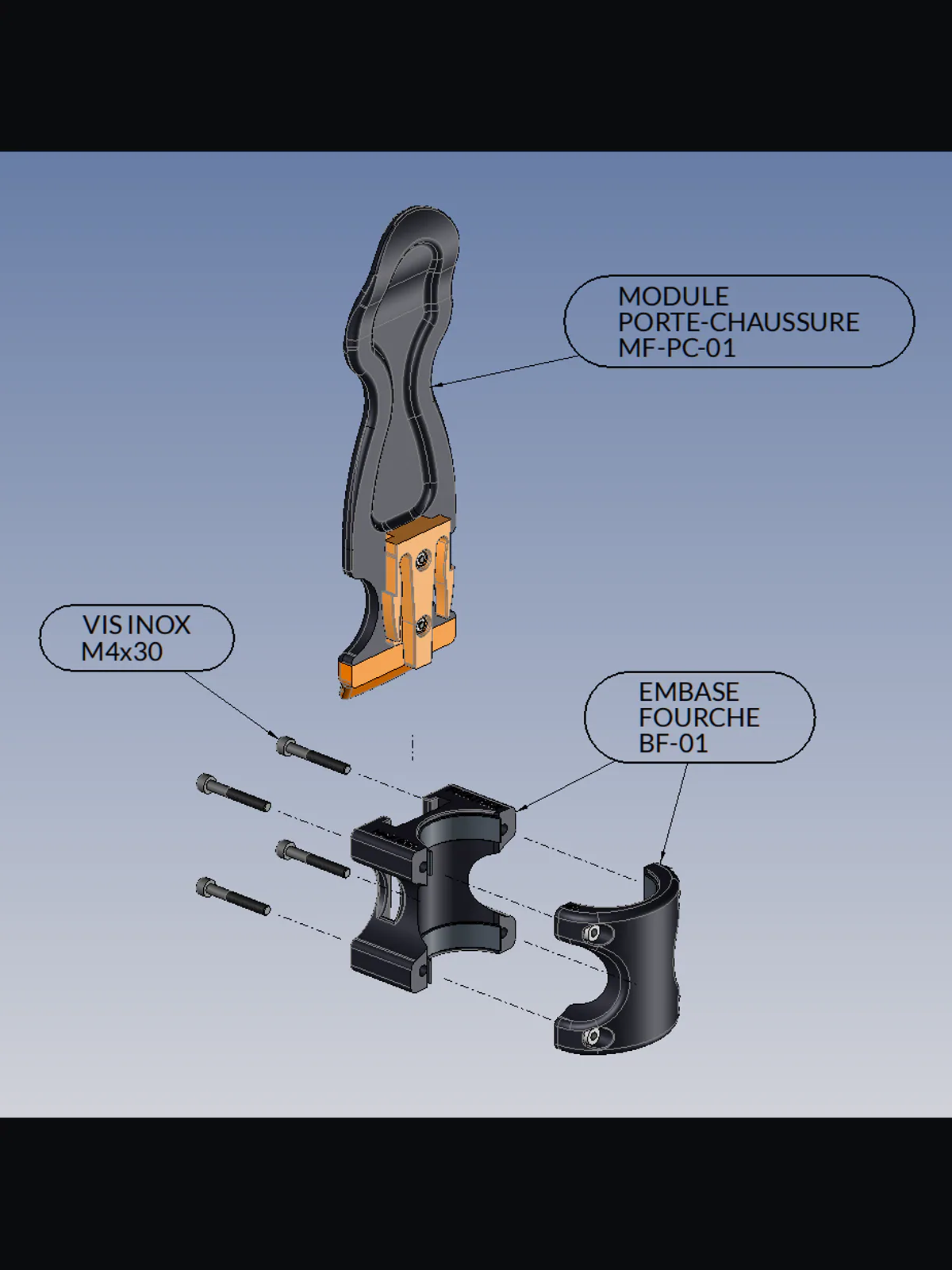

01 — Repérage
Les 3 éléments à identifier.
1MODULE PORTE-CHAUSSURE - MF-PC-01Le module porte chaussure qui se clipse et se déclipse.
2EMBASE FOURCHE - BF-01Première partie de la fixation autour du fourreau.
3EMBASE FOURCHE - BF-01Deuxième partie de la fixation autour du fourreau.
44 visÀ desserrer et resserrer avec la clé Allen de 3 mm.
02 — Montage
4 étapes simples.
Contenu du kit : 1× Module porte chaussure (MF-PC-01) ; 1× Embase fourche en 2 parties (BF-01) ; 4× Vis Inox M4×30
2
Insérer les vis de fixation
Insérer les 4 vis Inox M4×30 dans les perçages prévus sur la partie avant de l'embase. Ajuster la position et l'orientation de l'embase sur la fourche, puis serrer raisonnablement les 4 vis de manière progressive et équilibrée, sans déformer les pièces, pour assurer un maintien parfait. Les deux embases ne doivent pas nécessairement être en contact l'une avec l'autre. Un léger espace doit subsister.
3
Inserer le module porte-chaussure

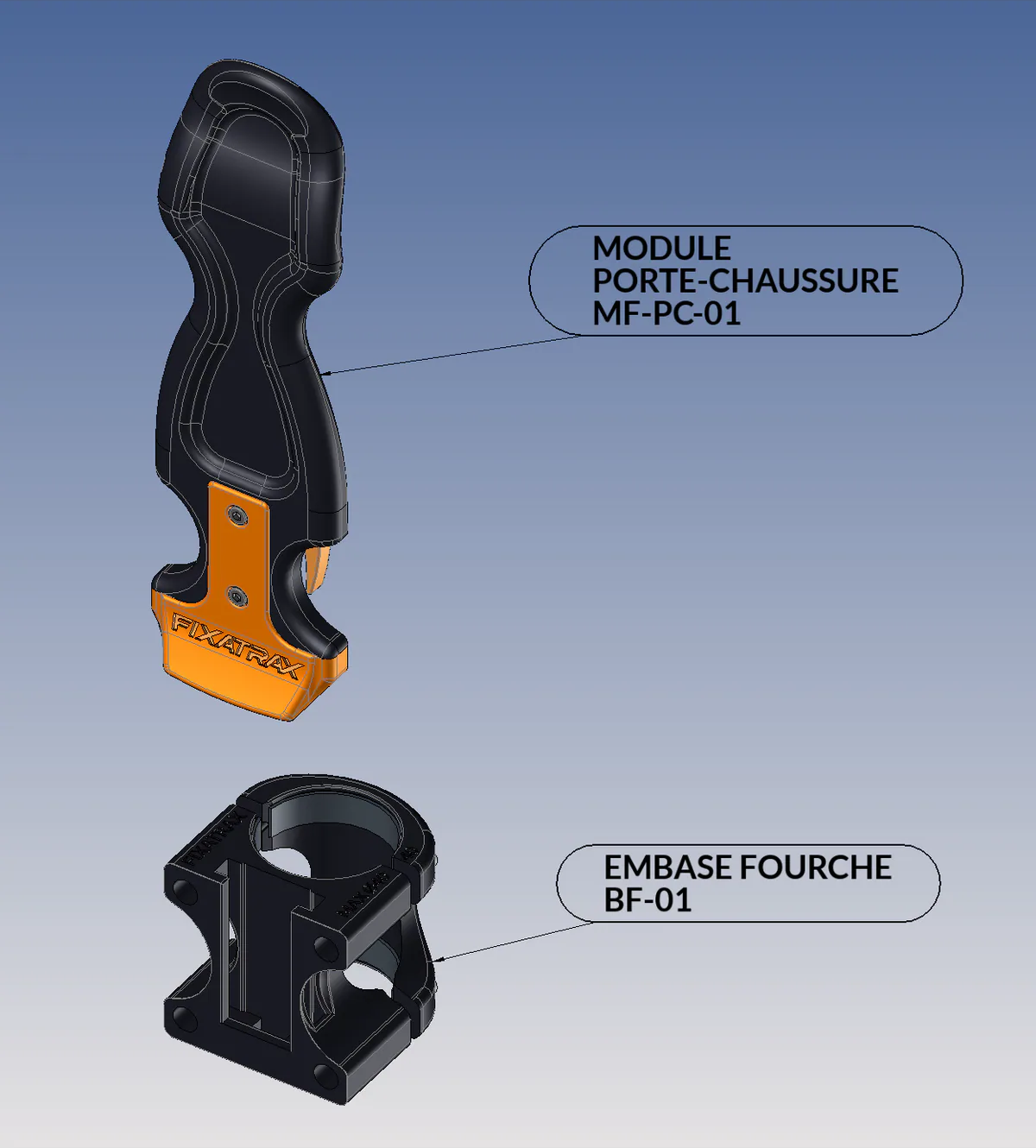

Insérer la glissière du module porte chaussure par le haut dans l'encoche de l'embase jusqu'à son enclenchement complet.
4
Revisser les 4 vis
Revisser progressivement les 4 vis, assez fermement pour que la fixation soit stable, mais sans forcer excessivement.
5
Contrôle
Contrôler l'espace entre le haut de la fourche et le module porte chaussure. Ce réglage permet de d'ajuster l'espace nécessaire à l'insertion de votre chaussure.
6
Second coté de la fourche
Répéter le étapes pour le second coté de fourche
03 — Position de la chaussure
Bien engager la chaussure sur le support.

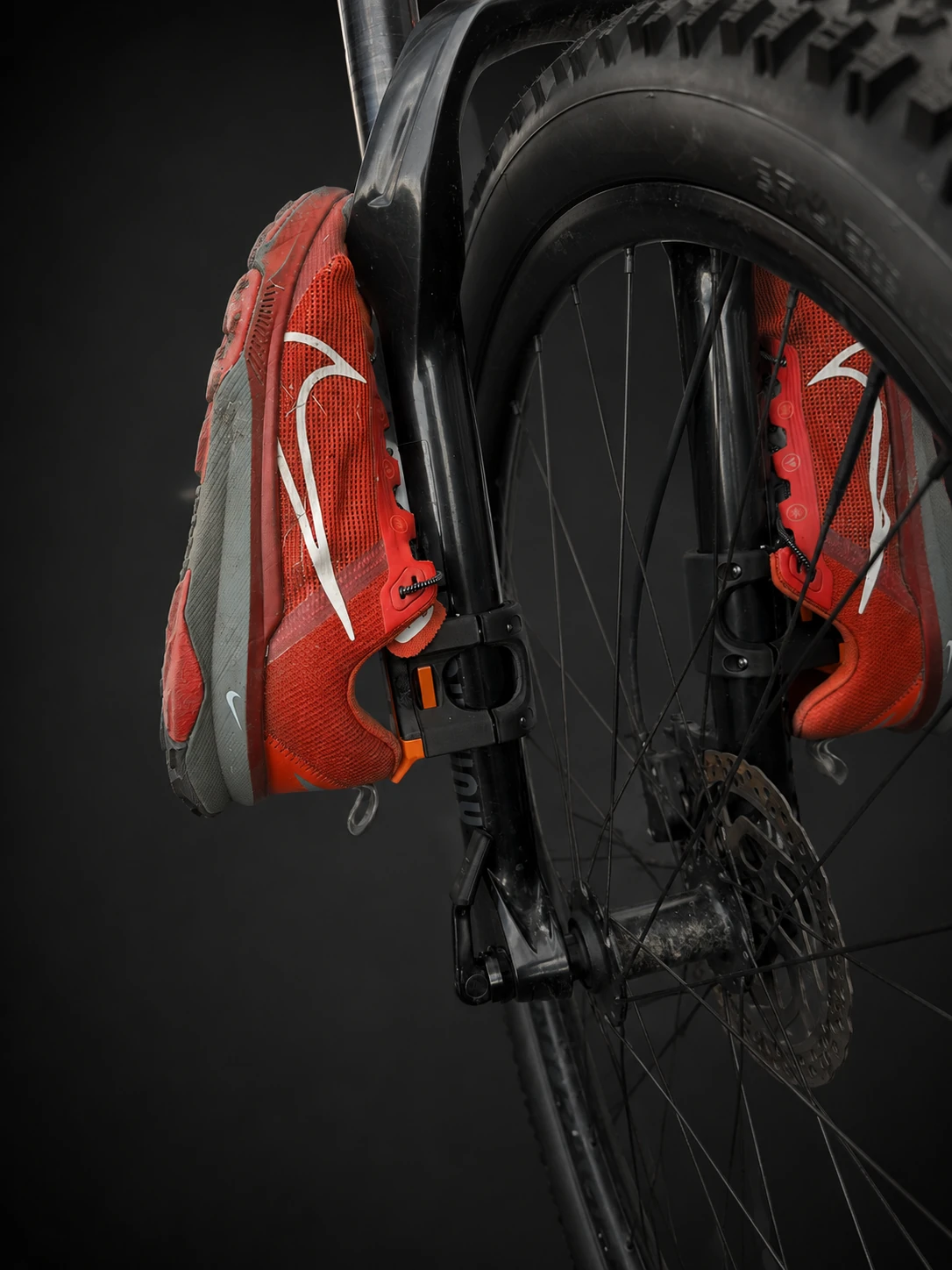

La chaussure doit être correctement descendue et engagée sur le module porte chaussure. Dans la première position, elle n’est pas suffisamment maintenue et peut sortir du support pendant le roulage. Utilisez la seconde position comme référence.
À éviter
Position correcte

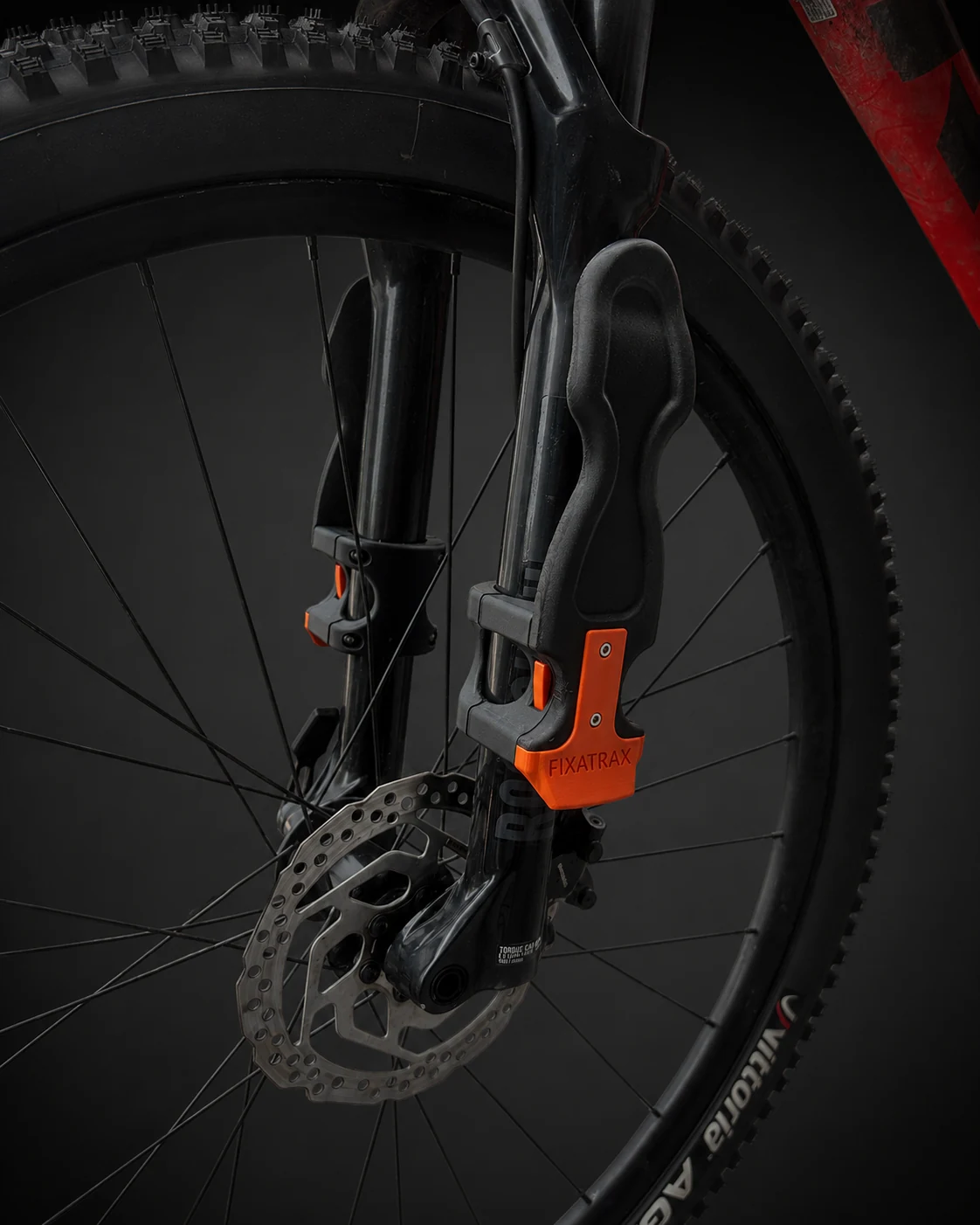

04 — Vue de référence
Vérifiez l'orientation et la position de montage.
Avertissement température
Ne pas exposer le support à plus de 60 °C.
Ne stockez pas et ne laissez pas le support FIXATRAX dans un endroit où la température peut dépasser 60 °C. Une exposition à une température supérieure à 60 °C peut entraîner une déformation du support.
Évitez notamment de laisser le support de façon prolongée dans un véhicule fermé en plein soleil ou à proximité d’une source de chaleur importante.
Avant de rouler
Contrôle rapide obligatoire.
- Les deux embases sont correctement fixées.
- Les deux supports sont alignés et à la même hauteur sur chaque coté de la fourche.
- Aucune pièce ne touche la roue, le disque, l'étrier ou les câbles.
- Les deux modules porte-chaussures sont bien clipsés et verrouillés.
- Les chaussures sont correctement engagées sur les supports, comme indiqué dans la position correcte ci-dessus.
- Ne pas stocker ou laisser le support dans un endroit où la température peut dépasser 60 °C : risque de déformation.( tableau de bord ou siège de véhicule par exemple)
